在半导体制造应用领域中，基材表面镀膜技术是决定器件性能的核心环节之一。随着集成电路的微型化、柔性电子器件的兴起以及新型显示技术的迭代，传统镀膜工艺（如旋涂、化学气相沉积等）逐渐面临均匀性不足、材料浪费率高、复杂基材适配性差等瓶颈。
而Funsonic超声波喷涂技术凭借其独特的雾化原理和精准控制能力，正在成为半导体玻璃镀膜领域的颠覆性解决方案，为高精度、高效率的薄膜制备提供了全新路径。

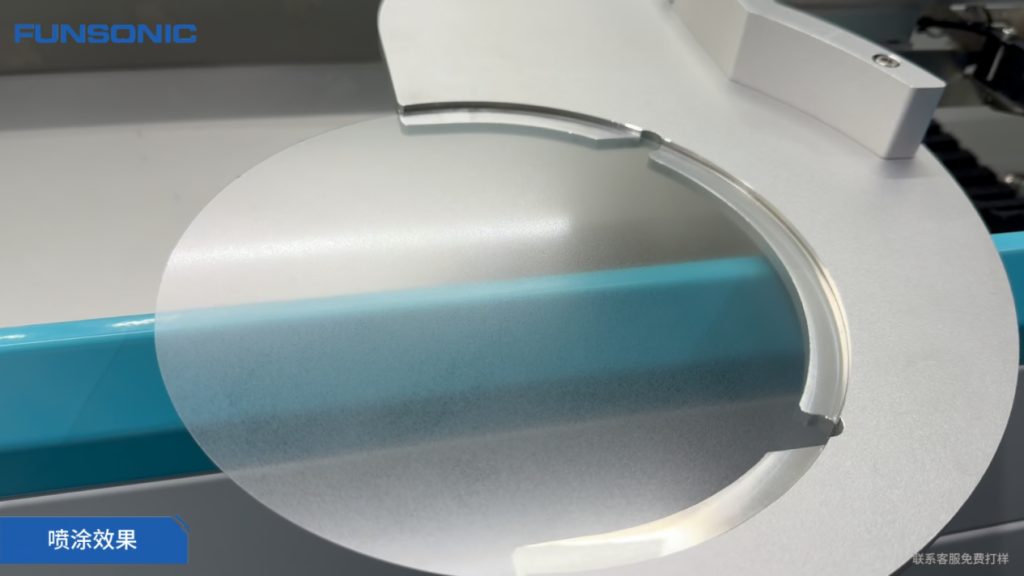

第一个方面，喷涂技术的高精度和均匀性对于半导体制造至关重要。超声波喷涂技术能够产生微小的液滴，使得涂料在半导体材料表面形成高度均匀、一致的涂层，提高了产品的可靠性和性能。这种技术不仅避免了传统喷涂方法中的涂料浪费和杂质污染，还实现了微米级别的喷涂精度，满足半导体领域对高精度涂层的需求。
第二个方面，超声波喷涂通过超声波振动雾化涂料，无需额外气体辅助雾化，减少了涂料浪费。相比传统喷涂方法，超声波喷涂的原料利用率更高，可以达到普通空气喷涂的4倍以上，最高可达90%以上。这不仅降低了生产成本，还减少了环境污染。
第三个方面，超声波喷涂适用于多种镀膜材料和玻璃基材，无论是金属、陶瓷还是高分子材料，都可以通过调整参数和镀膜液成分实现理想的镀膜效果。这使得超声波喷涂在半导体玻璃镀膜中具有广泛的应用前景。
当然，超声波雾化喷涂的应用领域非常广泛，如：电子制造业、医疗器械、纺织业、新能源、燃料电池等行业都发挥着不可替代的作用。随着技术的不断进步，未来超声波将在更多领域发挥重要作用，推动科技向更高效、更环保、更智能的方向发展。
Funsonic现提供免费打样活动，欢迎客户朋友前来咨询。
